成功修复鼠标按键

2012-09-22
标签: DIY
本文发布至今已有11年零181天,可能不再适用,请谨慎对待。

手里两个罗技无线鼠标同时出现了单击变双击的问题。显然,是微动开关的问题。一直以为没救了,闲置了半年。现在下决心修好,每个鼠标前后花了10分钟就复活了。

材料成本:0元人民币。人工和工具成本忽略不计。

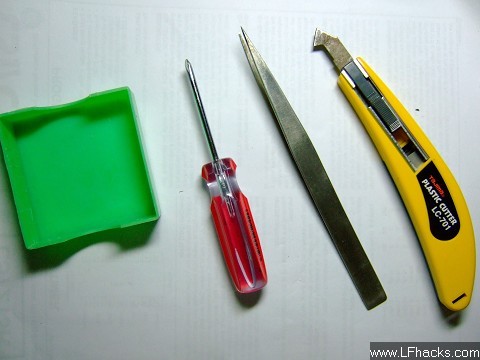

使用的工具:十字螺丝刀、尖嘴镊子、勾刀(不用很锋利)

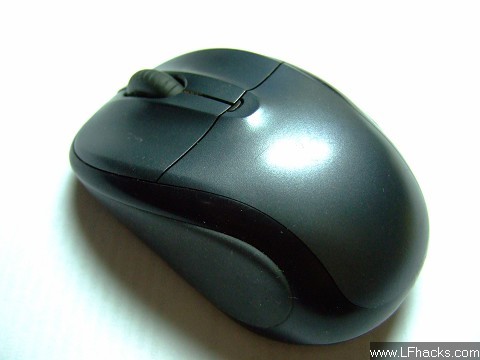

改造对象:鼠标。

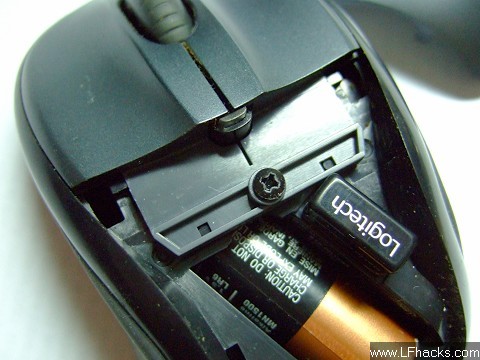

鼠标一共有5颗螺丝。第一颗最好找,就在电池仓盖下面,换电池的时候就能看到。

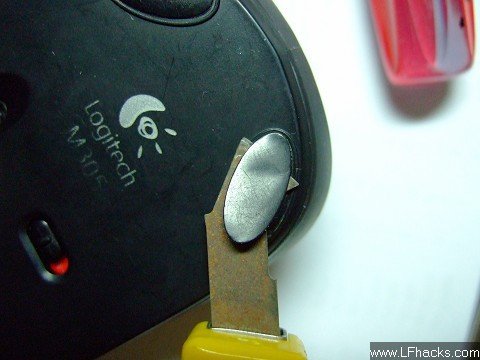

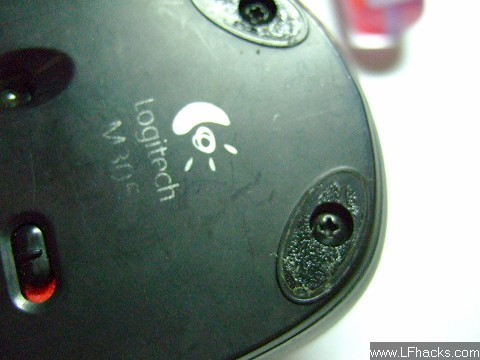

第2~5颗螺丝就不太好找,在鼠标下方4个贴脚里面。要用勾刀慢慢撬开。勾刀不用太锋利的原因就是避免把鼠标贴脚割破。

贴脚下的螺丝

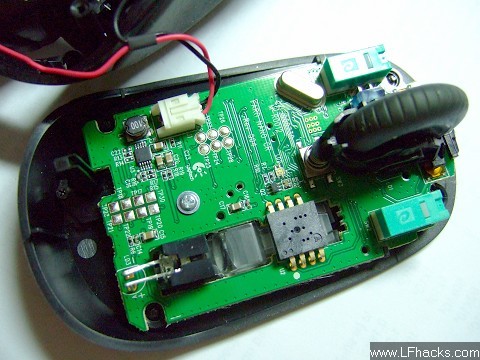

鼠标上盖掀开后,露出里面娇嫩的电路板。上盖里的电池仓有红黑一对电源线跟电路板用插头相连。按键下面对应位置的两颗草绿色的方块就是本篇的主角,微动开关。

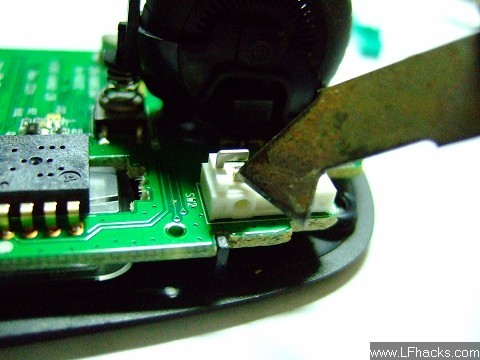

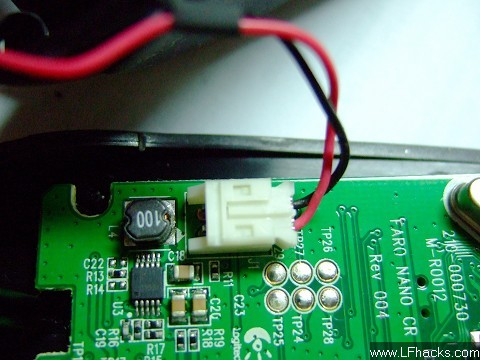

为了方便维修,需要把电源线插头从电路板上拔掉。拔掉很容易,而且不用担心插回去的方向问题。

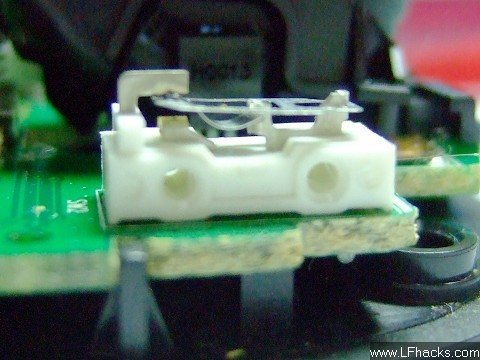

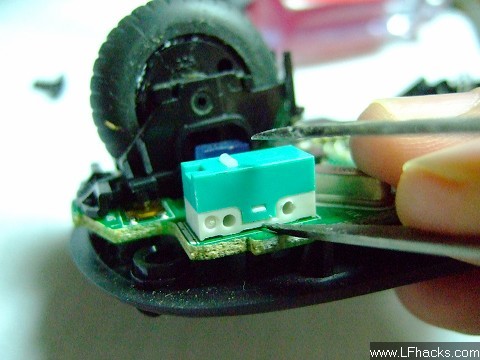

微动开关的侧面结构很明显的告诉我们,要用镊子把侧板稍稍往外撬才能打开微动开关。

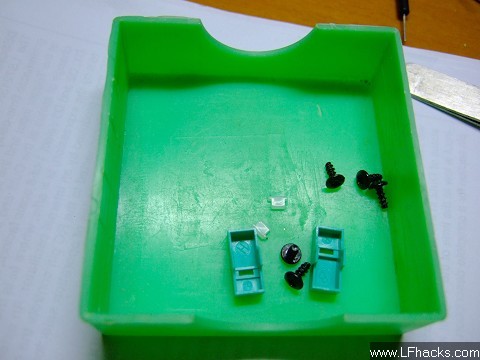

拆下的螺丝和微动开关外壳和按钮都放在小塑料盒内,丢一个,这个鼠标就装不回去了。5颗螺丝是相同的,不需要区分。

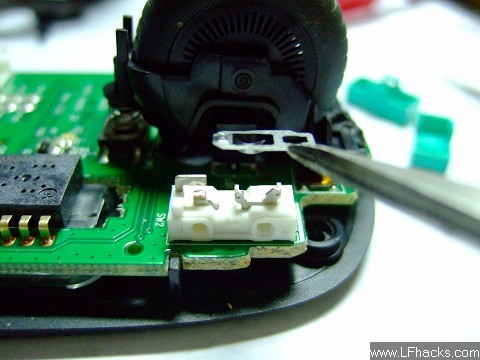

掀开微动开关的上盖后,露出内部结构。从图里可以看出,鼠标的微动开关实际上是一个单刀双掷(SPDT)开关。左边上下两边是常开和常闭两个触点,右边两个点分别是支点和固定点,同时也是开关的选择端。中间的弹簧片靠自身的弹力回复到常闭触点。

用勾刀反复刮常开触点的两极。

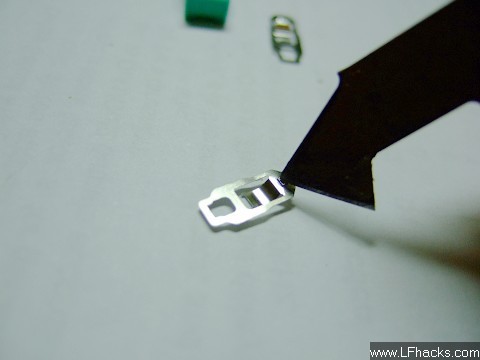

将弹簧片重新装回。只要认清楚前后方向即可。先把左右两端分别固定或者钩上,再利用弹簧片的弹力,把中间的支点固定。

把零件再原样装回去,一个鼠标就复活了。
