塔吊是怎么长高的?

发表时间 2011-03-27
阅读1分钟
本文发布至今已有10年零206天,可能不再适用,请谨慎对待。

建筑工地上的塔吊,为工地搬运重物,随着楼房的升高而升高。那么重的塔臂是如何升高的呢?

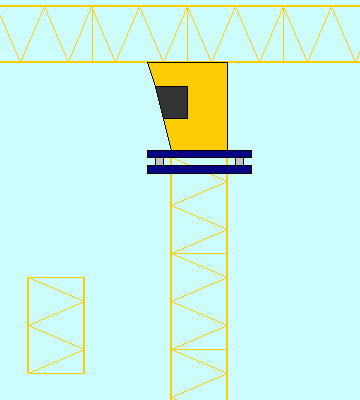

先看一幅动画:

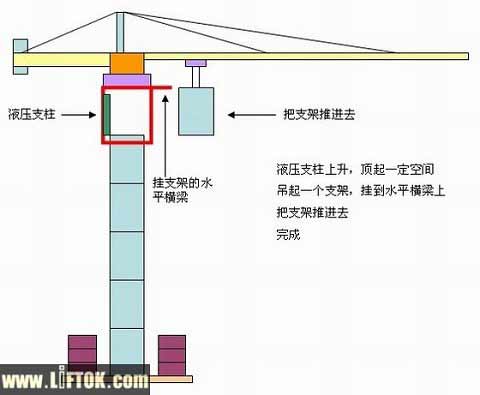

塔吊升高的示意图:

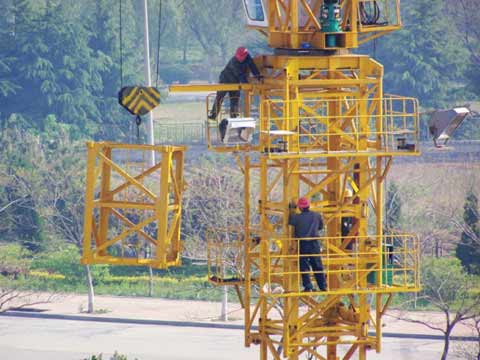

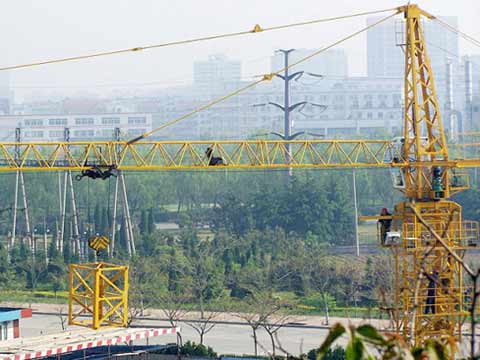

塔吊的塔身是一节一节的标准节拼装的。在靠近驾驶室附近有个小钩,用来吊塔吊的标准节。

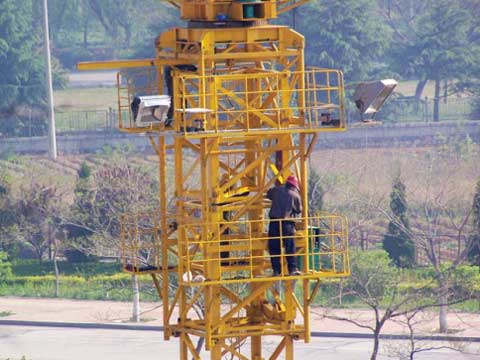

塔身的最上一节标准节上套装了一节爬升节,爬升节的长度大于标准节的很多,周围的尺寸也刚好大于标准节。



当升高的高度是普通节的长度时,爬升节还套在塔身上。

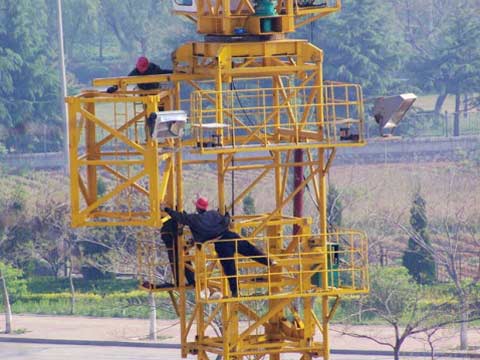

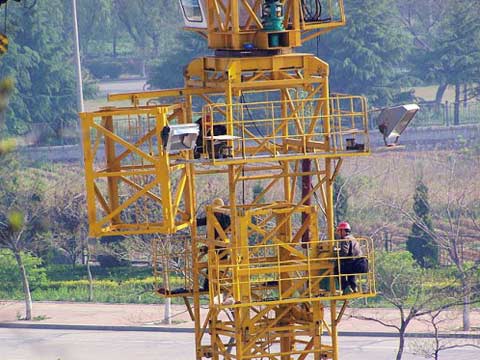

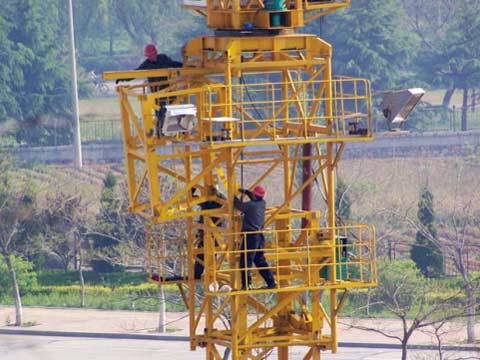

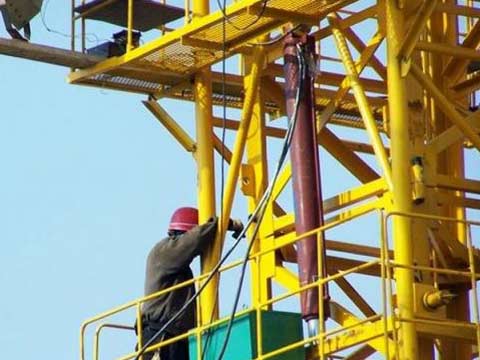

爬升节刚好象戴帽子一样套在普通节上。爬升节的液压顶可以顶住普通节将自己升高。

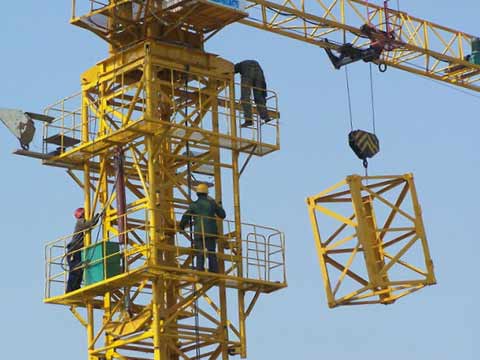

爬升节有一面没有斜拉杆,象门洞一样。这时塔吊吊起一节普通节从门洞里塞进去就可以安装在塔身上了。

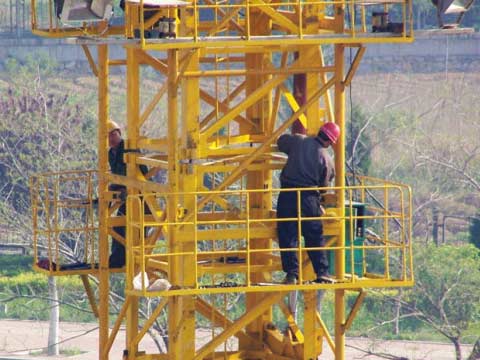

然后爬升节就落到新的第一节普通节上,并把液压腿收回,这就完成升高一节的高度了。继续升高就是重复上面的操作了。如此塔吊就可以一直往上升高。
