天线的方向性是指距离天线相同的距离上、天线辐射的电场强度与空间方向的关系。以天线的几何中心为原点,与中心等距离点的天线辐射场强大小在空间的分布图形就是天线的方向图。

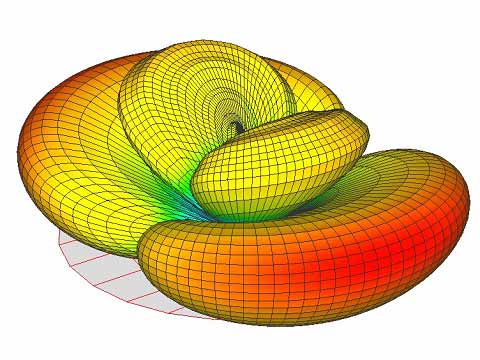

天线的方向图是空间坐标的函数,是3D图形。

常用的天线方向图是两个截面:和地面平行的水平截面和与地面垂直并包含天线最大辐射方向的垂直截面,都用极坐标表示。从这两个截面图上能够看出天线的许多参数:主瓣宽度、零点电平、前后比等。

天线的方向图是空间坐标的函数,是3D图形。

(天线的水平方向图)

(天线的垂直方向图)

从上图可以看出,天线在轴向(Z轴)的辐射为零,水平面上的0°和180°辐射最大,90°和270°辐射也为零。
